产品描述
-
电气参数
-
安装尺寸
NMN57E系列是深圳市诺科科技有限公司在高性能数字型步进驱动器基础上设计开发的总线通讯功能的经济型驱动产品。总线通讯采用EtherCAT总线通讯接口，基于EtherCAT从站技术，实现步进系统的实时控制与实时数据传输，使得现场总线达到 100Mb/s 的传输速率。具有使用简单、稳定可靠、性能卓越等特点。支持多家主站控制系统，在光伏、纺织、民用、机器人、锂电设备、3C电子等行业得到普遍应用。
NMN57E系列步进驱动器标准附件包括：
（1）2PIN电源接入端子MOLEX 5557-02R02
（2）4PIN电机接入端子MOLEX 5557-04R02
（3）16PIN控制信号端子JST PHDK-16
（4）10PIN编码器信号端子JST PHDK-10
基本连接图

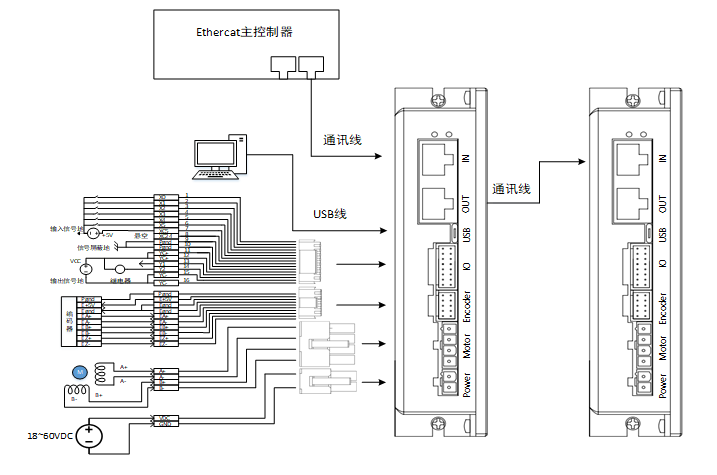

5V共阳接线时，典型接线图
注意事项：
1、5V共阳接线时，XC5接信号电源的正端，XC24需悬空；
2、24V共阳接线时，XC24需外接24V信号电源的正端，且XC5需悬空；
3、信号输出口供电电压根据客户需要确定，内置有上拉电阻和续流二极管，可驱动

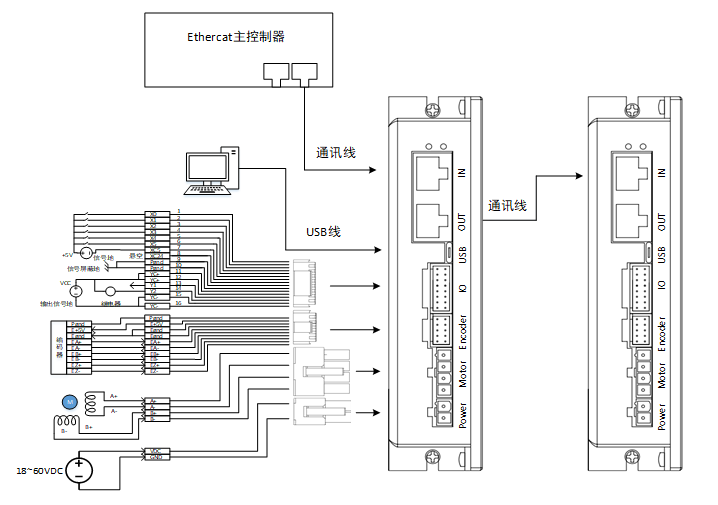

5V共阴接线，典型示意图
注意事项：
1、5V共阴接线时，XC5接信号电源的地，XC24需悬空；
2、24V共阴接线时，XC24需外接24V信号电源的地，且XC5需悬空；
3、信号输出口供电电压根据客户需要确定，内置有上拉电阻和续流二极管可驱动
电气规格
参数 | NMN42E | NMN57E | NMN86E | |
输出电流（峰值） | 0.5~2.2A | 1.0~5.6A | 1.0~7.0A | |
匹配电机 | 20、28、35、42 机座 | 57、60 机座 | 86 机座(4.5NM 以下） | |
电源电压（直流DC） | 24~48V | 24~48V | 24~75V | |
尺寸（H*W*L mm） | 135*80*32 | |||
重量 | 0.30kg | |||
输入信号 | 原点输入、正向限位、负向限位、急停、探针、自定义 | |||
输出信号 | 报警输出 | |||
报警功能 | 过流、过压、缺相等 | |||
调试软件 | Motion Studio | |||
使用环境 | 场合 | 不能放在其它发热的设备旁，要避免粉尘、油雾、腐蚀性气 体，湿度太大及强振动场所，禁止有可燃气体和导电灰尘； | ||
使用温度 | 0~50℃ | |||
保存温度 | -20℃～65℃ | |||
湿度 | 40~90%RH | |||
振动 | 10~55Hz/0.15mm | |||
安装 | 垂直安装或者水平安装 | |||
保存温度 | -20℃～65℃ | |
防护等级 | IP20 | |
使用环境 | 场合 | 不能放在其它发热的设备旁，要避免粉尘、油雾、腐蚀性气体，湿度太 大及强振动场所，禁止有可燃气体和导电灰尘； |
温度 | 0~50℃ | |
湿度 | 40~90%RH | |
振动 | 10~55Hz/0.15mm | |
NMN57E 系列驱动器存储及安装环境

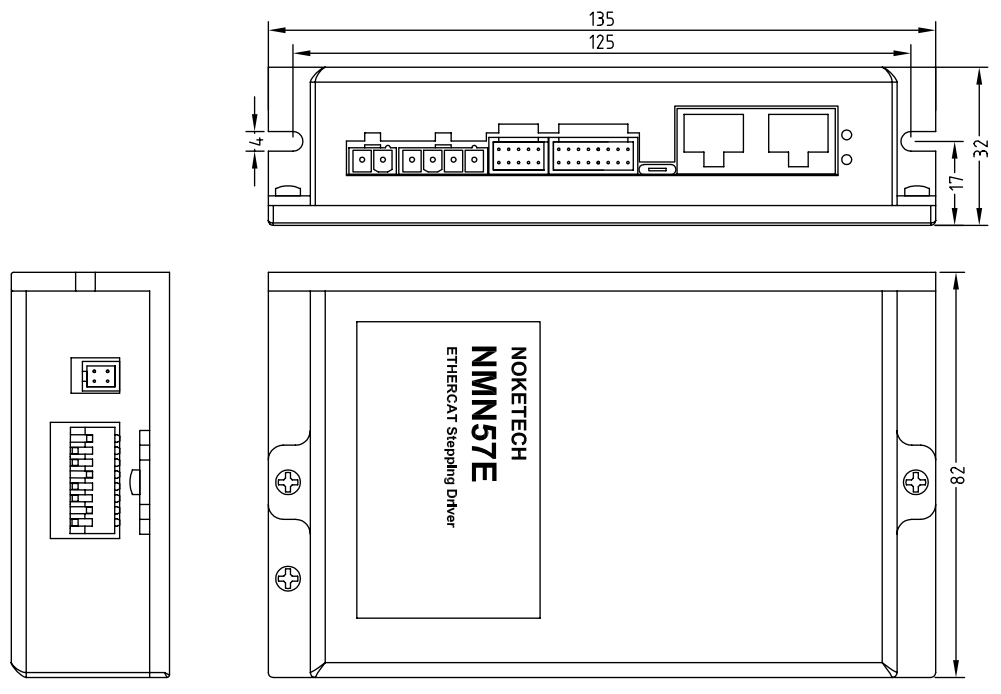

外形尺寸（单位：MM）
安装类型与方向
驱动器使用基座安装，应安装在金属表面上。
此外，请使设备的正面（接线侧）面向操作人员进行安装。通过 2 个安装孔，将设备牢固在安装面上。

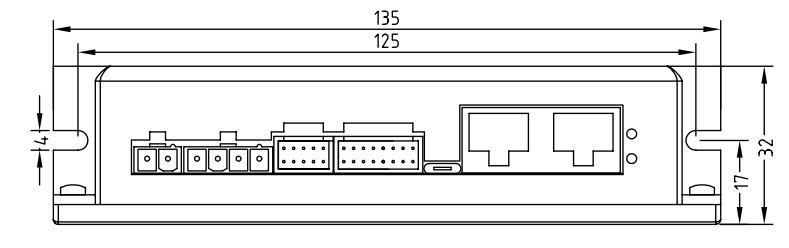

安装孔尺寸
每台设备都请使用 2 个安装孔，安装孔位间距如图3-1所示，用M3的螺钉将其牢固在安装面上。 安装时，请准备长度大于设备进深的螺丝刀。
安装间隔
用户可以采取底板安装或者面板安装方式安装，安装方向垂直于安装面，为了保证良好的散热条件，实际安装中必须尽可能预留较大安装间隔，驱动器与驱动器间至少留出25mm的间隔，并且保持柜内良好的通风散热条件。
