概述
NMN57C 是深圳市诺科科技有限公司推出的集成了CANopen总线通讯及单轴控制器功能的总线型步进电机驱动器。总线通讯采用CAN 总线接口，协议上支持 CANopen 协议的 CiA301 及CiA402 子协议。驱动器支持多路输入输出，支持位置、速度、回原点控制模式最高通讯速率1Mbps，尤其适用于远距离多轴应用场合，可以减少布线，增强驱动器运行的可靠性。

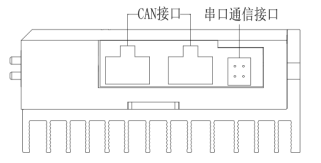

接口说明示意图
电气、机械和环境指标
1. 电气指标
| 参数 | NMN57C | |||
最小值 | 典型值 | 最大值 | 单位 | |
连续输出电流 | 0.5 | - | 5.6 | A |
输入电源电压 | 24 | 48 | 80 | Vdc |
逻辑输入电流 | 7 | 10 | 50 | |
逻辑输入电压 | 5 | 5 | 24 | |
脉冲频率 | 0 | - | 100 | |
绝缘电阻 | 100 | - | - | |
2. 使用环境及参数
| 冷却方式 | 自然冷却或强制风冷 | |
使用环境 | 场合 | 不能安装在其他发热的设备旁，要避免粉尘、油污、腐蚀性气体、湿度太大及强振动场所，禁止有可燃气体及导电灰尘。 |
温度 | 0-50℃ | |
湿度 | 40-90%RH | |
振动 | 5.9m/s2MAX | |
保存温度 | -20℃~80℃ | |
重量 | 220克 | |
3. 加强散热方式
1）驱动器的可靠工作温度通常在60℃以内，电机工作温度为80℃以内；
2）建议使用时选择自动半流方式，马达停止时电流自动减一半，以减少电机和驱动器的发热；
3）安装驱动器时请采用竖着侧面安装，使散热齿形成较强的空气对流；必要时机内靠近驱动器处安装风扇，强制散热，保证驱动器在可靠工作温度范围内工作。

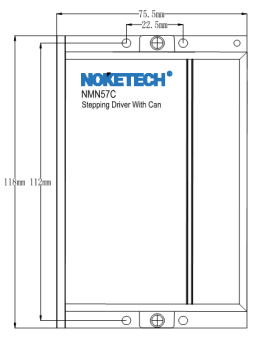

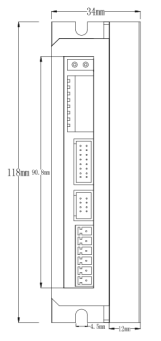

安装尺寸：
