产品描述
-
电气参数
概述
NTP1703是诺科科技开发的两相混合式两相混合式步进电机位置驱动器，可接收触发控制信号，控制电机直接运行3.6°/7.2°/14.4°,采用精密电流控制和电机转子运动预测控制技术，实现电机快速启停，电机无抖动。
适用驱动电机：PKP243D23B2、PKP244D23B2、PKP246D23B、PKP244MD15等两相混合式步进电机。
适用配套码盘：实心/空心/电木等多规格
适用检测器件：0402/0603/0805/1206等
拨码开关说明
SW1：SW1=OFF，驱动器采用默认控制参数；SW1=ON，采用用户设置参数，可微调T1,T2,T3时间参数；
SW2 和SW3：
当SW4=off时，为转盘轴应用，SW2和SW3的作用是码盘选型，
SW2=off、SW3=off时，码盘规格为实心陶瓷50齿码盘，动作步长7.2°；
SW2=on、SW3=off时，码盘规格为空心陶瓷50齿码盘，动作步长7.2°；
SW2=off、SW3=on时，码盘规格为实心电木50齿码盘，动作步长7.2°；
SW2=on、SW3=on时，码盘规格为空心陶瓷100齿码盘，动作步长3.6°；
当SW4=on时，为纸带轴应用，SW2和SW3的作用是动作步长选择，如7.2°、14.4°，
SW2=off、SW3=off时，动作步长7.2°；
SW2=on、SW3=off时，动作步长14.4°；
SW2=off、SW3=on时，保留，可根据用户定制；
SW2=on、SW3=on时，保留，可根据用户定制；
SW4：SW4=off，转盘轴应用；SW4=on，纸带轴应用
组别 | SW4 | SW3 | SW2 | 功能说明 |
0 | off | off | off | 驱动器运行转盘轴实心陶瓷50齿码盘，动作步长7.2°参数 |
1 | off | off | on | 驱动器运行转盘轴空心陶瓷50齿码盘，动作步长7.2°参数 |
2 | off | on | off | 驱动器运行转盘轴实心电木50齿码盘，动作步长7.2°参数 |
3 | off | on | on | 驱动器运行转盘轴空心陶瓷100齿码盘，动作步长3.6°参数 |
4 | on | off | off | 驱动器运行纸带轴动作步长7.2°参数 |
5 | on | off | on | 驱动器运行纸带轴动作步长14.4°参数 |
6 | on | on | off | 保留，可根据用户定制 |
7 | on | on | on | 保留，可根据用户定制 |
典型接线案例

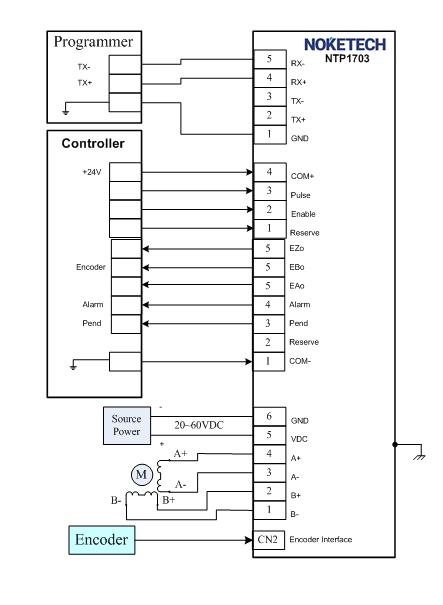

NTP1703典型应用接线图
电气、机械和环境指标
1. 电气指标
| 说明 | NTP1703 | |||
| 最小值 | 典型值 | 最大值 | 单位 | |
| 输出电流 | 0.5 | 2.3 | 3.0 | A |
| 推荐工作电压 | 24 | VDC | ||
| 控制信号输入电流 | 7 | 10 | 16 | mA |
| 目标位置 | 3.6/7.2/14.4 | ° | ||
| 绝缘电阻 | 500 | MΩ | ||
2. 使用环境及参数
| 冷却方式 | 自然冷却或强制风冷 | |
| 使用环境 | 场合 | 不能安装在其它发热的设备旁，要避免粉尘、油雾、腐蚀性气体，湿度太大及强振动场所，禁止有可燃气体和导电灰尘。 |
| 温度 | 0——+50℃ | |
| 湿度 | 40—90%RH | |
| 振动 | 5.9m/s2MAX | |
| 保存温度 | -20℃～80℃ | |
| 重量 | 225克 | |
3. 加强散热方式
1）驱动器的可靠工作温度通常在60℃以内，电机工作温度为80℃以内；
2）建议使用时选择自动半流方式，马达停止时电流自动减一半，以减少电机和驱动器的发热；
3）安装驱动器时请采用竖着侧面安装，使散热齿形成较强的空气对流；必要时机内靠近驱动器处安装风扇，强制散热，保证驱动器在可靠工作温度范围内工作。

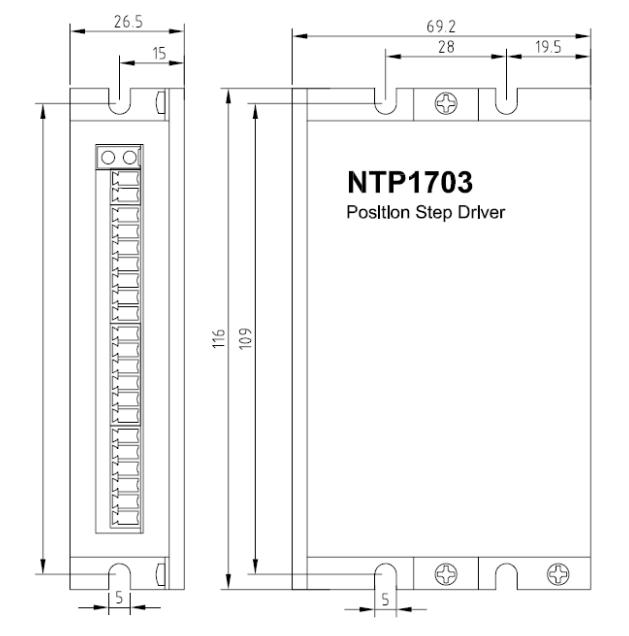

机械安装图（单位：毫米）
