概述

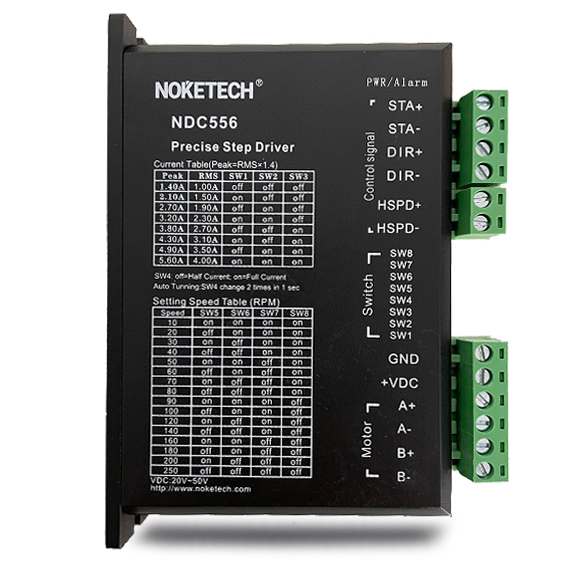

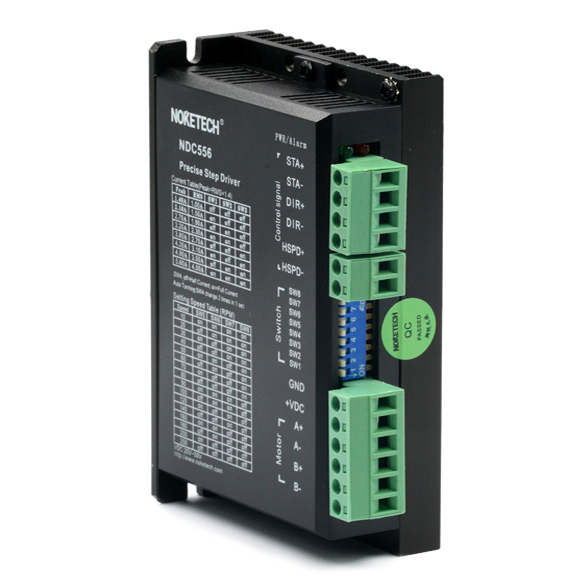

NDC556是诺科科技推出针对42/57等两相混合式步进电机调速应用场合开发的一款数字式步进驱动器。用户可通过拨码开关设定速度以及有回程倍速控制功能。适合应用领域：激光、流水线、接驳台，智能物流等领域。

参数设定开关说明

1）拨码开关SW1-SW3设定驱动器输出电流，详见下表所示：

2）拨码开关SW5-SW8设定电机运行转速，详见下表所示：

3）拨码开关SW4半流设置功能，具体如下：

   静态电流可用SW4拨码开关设定，ON表示静态电流设为动态电流的一半， OFF表示静态电流与动态电流相同。一般用途中应将SW4设成ON，使得电机和驱动器的发热减少，可靠性提高。脉冲串停止后约0.4秒左右电流自动减至一半左右（实际值的60％），发热量理论上减至36％。

典型应用接线图

   NDC556的标准型是采用24VDC控制信号接口，当控制器是PLC时，可以直接接控制信号无需另外加限流电阻，在实际应用中最为典型的应用方式是采用共阳接线方式如下图所示：

NDC556典型接线方式

   但是NDC556的控制信号是采用光耦隔离的差分方式，也可以根据用户应用的要求，控制信号可以接成差分模式或共阴极接线模式，具体如下图所示：

控制器采用24VDc差分控制模式时典型接线

控制器采用24VDC共阴接线时典型接线图

   注：如果用户在实际应用中控制器输出的信号是5VDC的信号时，请按NDC556-5订货；如有其他应用需求，请与诺科科技商务联系。
