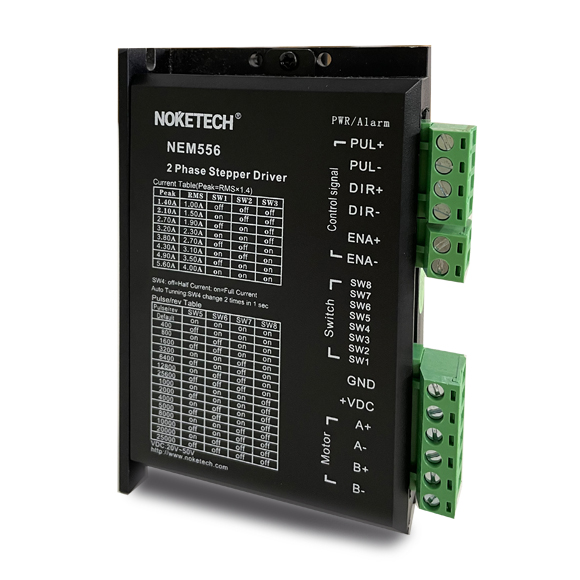

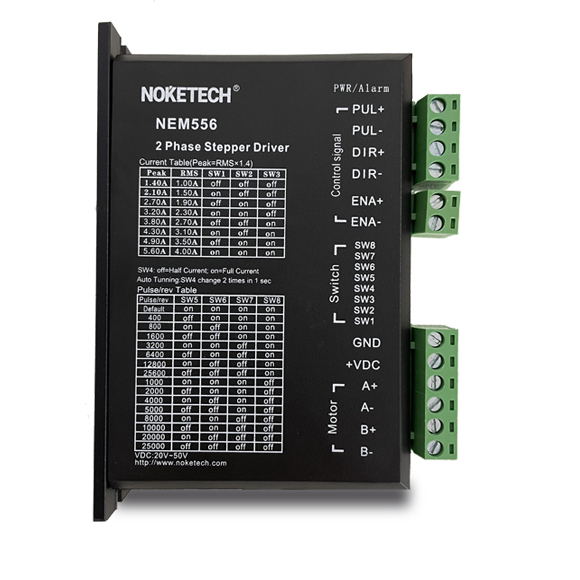

NEM556步进电机驱动器

技术服务:0755-86569723

概述

NEM556是诺科科技推出的经济型数字式两相混合式电机驱动器，采用Ti高性能32位DSP技术，采用精密电流控制技术和实时磁链观测技术，实现电机实时纯正弦波控制，有效抑制电机振动，使两相混合式步进电机实现精准平稳运行，噪音超小，具有很高的性价比，特别适合于各类高性价比自动化设备领域。

适用驱动电机：42、57、60等系列两相混合式步进电机。

参数设定开关说明

1）工作（动态）电流设定

2）静止（静态）电流设定

静态电流可用SW4拨码开关设定，ON表示静态电流设为动态电流的一半， OFF表示静态电流与动态电流相同。一般用途中应将SW4设成ON，使得电机和驱动器的发热减少，可靠性提高。脉冲串停止后约0.4秒左右电流自动减至一半左右（实际值的60％），发热量理论上减至36％。

3）细分设定

NEM556是一款精密型两相混合式步进驱动器，具体设定如下表所示：

典型接线案例

控制器是PLC时共阳极典型接线示意图

电气、机械和环境指标

1. 电气指标

注：控制脉冲频率可根据用户应用要求，最高可接收1MHz的控制脉冲信号。

2. 使用环境及参数

冷却方式		自然冷却或强制风冷
使用环境	场合	不能安装在其他发热的设备旁，要避免粉尘、油污、腐蚀性气体、湿度太大及强振动场所，禁止有可燃气体及导电灰尘。
	温度	0-50℃
	湿度	40-90%RH
	振动	5.9m/s2MAX
保存温度		-20℃~80℃
重量		220克

3. 加强散热方式

1）驱动器的可靠工作温度通常在60℃以内，电机工作温度为80℃以内；

2）建议使用时选择自动半流方式，马达停止时电流自动减一半，以减少电机和驱动器的发热；

3）安装驱动器时请采用竖着侧面安装，使散热齿形成较强的空气对流；必要时机内靠近驱动器处安装风扇，强制散热，保证驱动器在可靠工作温度范围内工作。

机械安装图（单位：毫米）
