概述
NCS86A是诺科科技针对86两相混合式电机推出的交流闭环驱动器，采用Ti最新DSP技术，适合驱动1000~5000线增量式编码器的86系列两相混合式步进，内部采用先进的数字滤波控制技术、谐振振动抑制技术和实时精密电流控制技术和FOC矢量控制技术，使电机实现精准平稳运行，噪音超小，特别适合于半导体、电子加工设备、激光加工、医疗和小型数控设备。
适用驱动电机： 86闭环系列两相混合式步进电机。
参数设定开关说明
1.细分设定
NCS86A是一款精密型两相混合式步进驱动器，其可提供最大512的细分设定，具体设定如下表所示：
步数/转 | SW1 | SW2 | SW3 | SW4 |
Default | on | on | on | on |
400 | off | on | on | on |
800 | on | off | on | on |
1600 | off | off | on | on |
3200 | on | on | off | on |
6400 | off | on | off | on |
12800 | on | off | off | on |
25600 | off | off | off | on |
1000 | on | on | on | off |
2000 | off | on | on | off |
4000 | on | off | on | off |
5000 | off | off | on | off |
8000 | on | on | off | off |
10000 | off | on | off | off |
20000 | on | off | off | off |
25000 | off | off | off | off |
2.编码器信号接线方法
NCS86A 编码器信号接线示意图
注意：
不同规格的闭环步进电机所用的编码器型号有差别，信号线出线的颜色可能因规格不同会有差别，具体参考所用电机图纸。
典型接线案例
控制器是PLC时，典型共阳极接线图
NCS86A典型应用接线图
注意：
1）NCS86A驱动器只能驱动两相闭环混合式步进电机，不能驱动三相和五相步进电机。
2）用户在使用故障输出信号时，建议使用4.7K~10K 1/4W的上拉电阻，上拉的电压根据用户需要的电平信号上拉到对应的电压，比如，用户 需要检测5VDC的故障信号时，上拉电阻接5VDC电源。
电气、机械和环境指标
1. 电气指标
说明 | NCS86A | |||
最小值 | 典型值 | 最大值 | 单位 | |
输出电流 | 1 | - | 7.2 | A |
工作电压 | 20 | 48/60 | 80 | VAC |
控制信号输入电流 | 7 | 10 | 16 | mA |
脉冲频率 | 0 | - | 200 | kHz |
绝缘电阻 | 500 | MΩ | ||
注：控制脉冲频率可根据用户应用要求，最高可接收1MHz的控制脉冲信号。
2. 使用环境及参数
冷却方式 | 自然冷却或强制风冷 | |
使用环境 | 场合 | 不能安装在其他发热的设备旁，要避免粉尘、油污、腐蚀性气体、湿度太大及强振动场所，禁止有可燃气体及导电灰尘。 |
温度 | 0-50℃ | |
湿度 | 40-90%RH | |
振动 | 5.9m/s2MAX | |
保存温度 | -20℃~80℃ | |
重量 | 480克 | |
3. 加强散热方式
1）驱动器的可靠工作温度通常在60℃以内，电机工作温度为80℃以内；
2）建议使用时选择自动半流方式，马达停止时电流自动减一半，以减少电机和驱动器的发热；
3）安装驱动器时请采用竖着侧面安装，使散热齿形成较强的空气对流；必要时机内靠近驱动器处安装风扇，强制散热，保证驱动器在可靠工作温度范围内工作。

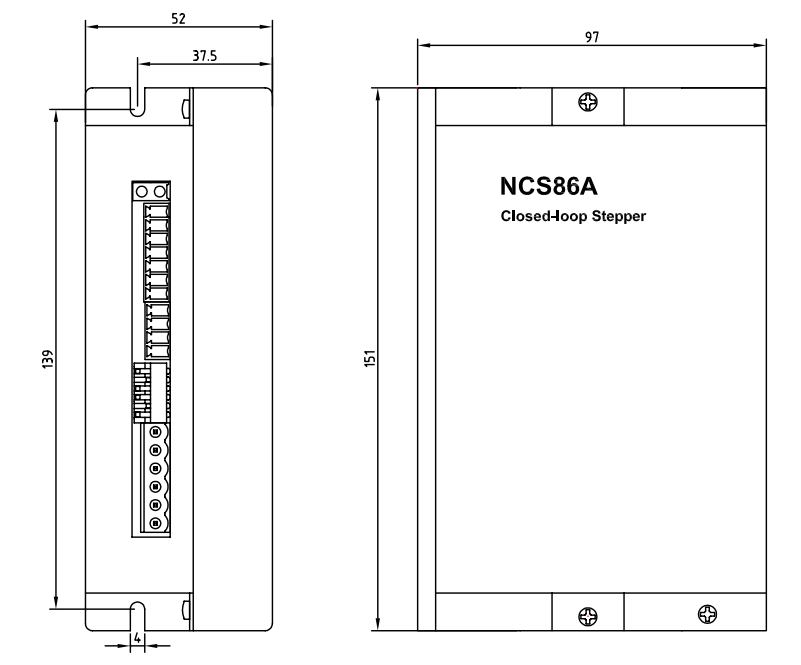

机械安装图（单位：毫米）
