概述

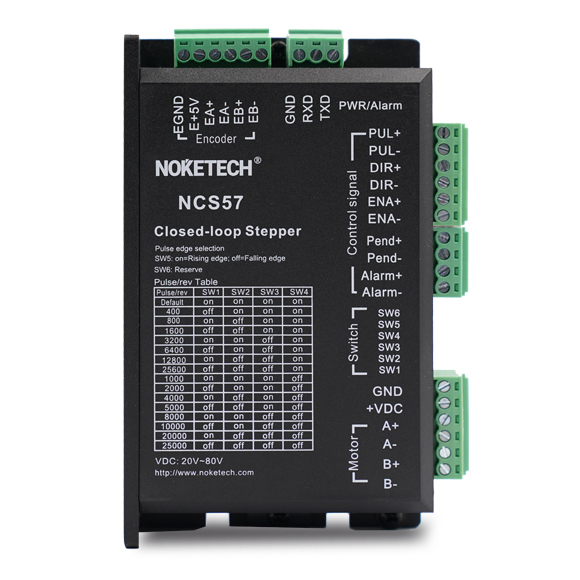

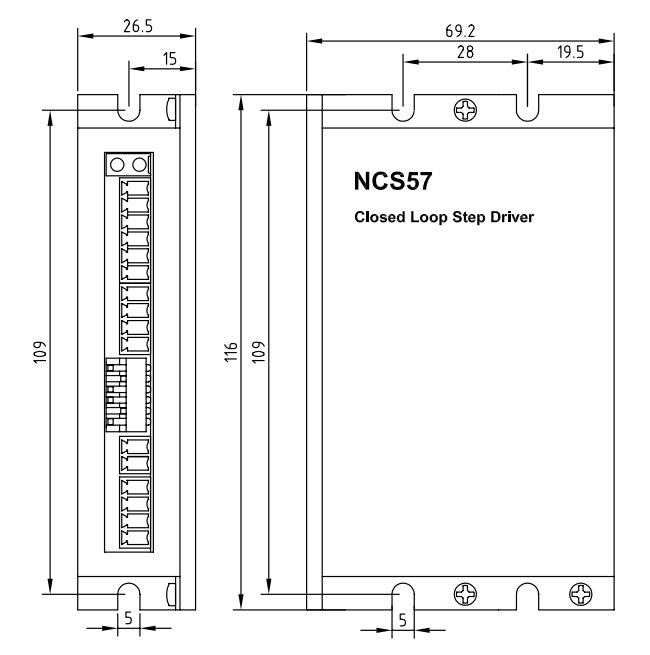

   NCS57是诺科科技针对57/60两相混合式步进电机推出的闭环数字式驱动器，采用Ti最新DSP技术，内部采用先进的数字滤波控制技术、谐振振动抑制技术和实时精密电流控制技术，以及FOC矢量控制技术，实现两相混合式步进电机实现精准平稳运行，噪音超小，特别适合于半导体、电子加工设备、激光加工、医疗和小型数控设备。

   适用驱动电机： 57/60闭环系列两相混合式步进电机。

参数设定开关说明

1. 细分设定

   NCS57是一款精密型两相混合式步进驱动器，其可提供最大512的细分设定，具体设定如下表所示：

2. 编码器信号接线方法

   NCS57采用差分编码器接口，具体接线方式如图

NCS57 编码器信号接线示意图

   注意：

   不同规格的闭环步进电机所用的编码器型号有差别，信号线出线的颜色可能因规格不同会有差别，具体参考所用电机图纸。

典型接线案例

   NCS57的控制信号接口5~24VDC宽范围差分接口，用户可以控制器信号输出端口，按差分、单端共阳，单端共阴三种接线方式，下图为控制器是PLC，采用共阳极接线方式典型接线示意图。

 NCS57 采用24VDC共阳典型应用接线图

NCS57的定位到和故障信号采用OC输出端口，用户要有效检测到相关信号，需要加上拉电阻（阻值4.7K~10K），上拉电压根据用户应用要求而定。

   注意：

    NCS57驱动器只能驱动两相闭环混合式步进电机，不能驱动三相和五相步进电机。
