3NDM2280

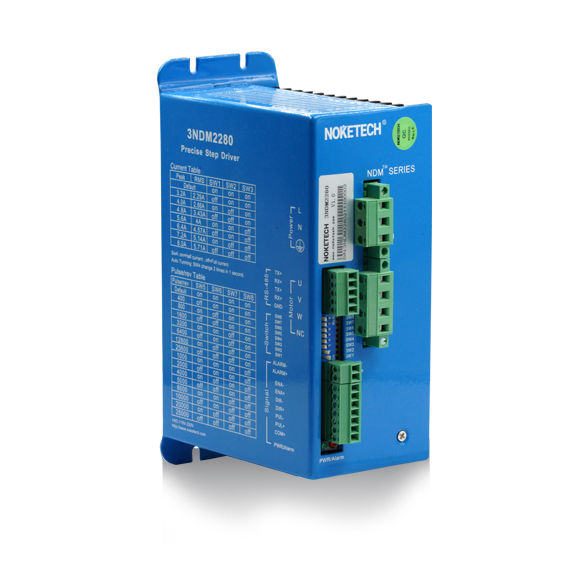

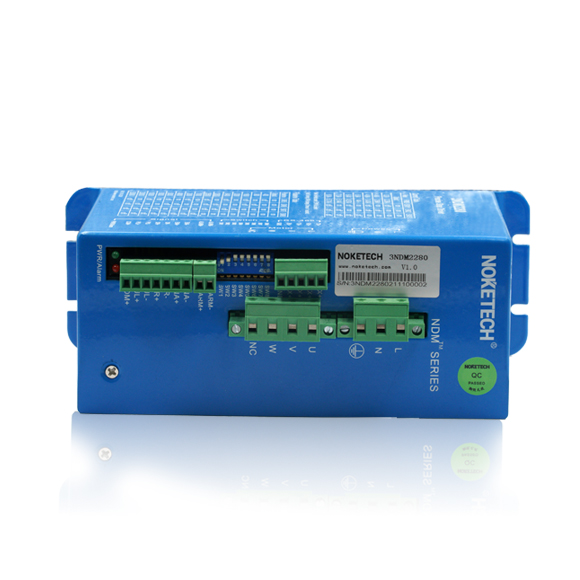

概述

3NDM2280是诺科科技针对110/130三相混合式电机推出的数字式驱动器，采用Ti最新DSP技术，内部采用先进的数字滤波控制技术、谐振振动抑制技术和实时精密电流控制技术，使三相混合式步进电机实现精准平稳运行，噪音超小，特别适合于半导体、电子加工设备、激光加工、雕刻、包装和小型数控设备。

适用驱动电机：110、130等系列三相混合式步进电机。

参数设定开关说明

1）工作（动态）电流设定

2）静止（静态）电流设定

静态电流可用SW4拨码开关设定，on表示静态电流设为动态电流的一半， off表示静态电流与动态电流相同。一般用途中应将SW4设成on，使得电机和驱动器的发热减少，可靠性提高。脉冲串停止后约400ms左右电流自动减至一半左右（实际值的60％），发热量理论上减至36％。

3）细分设定

典型接线案例

采用PLC控制时，典型应用时的接线图

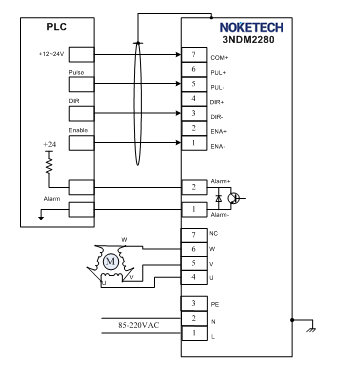

PLC控制3NDM2280时典型应用接线图

注意：

1）用户将3NDM2280直接进入市电时，一定要将驱动器的保护地可靠接到设备保护地上。建议用户通过隔离变压器供电给3NDM2280，推荐隔离变压器采用输入220VAC输出180VAC。

2）3NDM2280驱动器只能驱动三相混合式步进电机。

电气、机械和环境指标

1. 电气指标

注：控制脉冲频率可根据用户应用要求，最高可接收1MHz的控制脉冲信号。

2. 使用环境及参数

冷却方式		自然冷却或强制风冷
使用环境	场合	不能安装在其他发热的设备旁，要避免粉尘、油污、腐蚀性气体、湿度太大及强振动场所，禁止有可燃气体及导电灰尘。
	温度	0-50℃
	湿度	40-90%RH
	振动	5.9m/s2MAX
保存温度		-20℃~80℃
重量		1.35kg

3. 加强散热方式

1）驱动器的可靠工作温度通常在60℃以内，电机工作温度为80℃以内；

2）建议使用时选择自动半流方式，马达停止时电流自动减一半，以减少电机和驱动器的发热；

3）安装驱动器时请采用竖着侧面安装，使散热齿形成较强的空气对流；必要时机内靠近驱动器处安装风扇，强制散热，保证驱动器在可靠工作温度范围内工作。

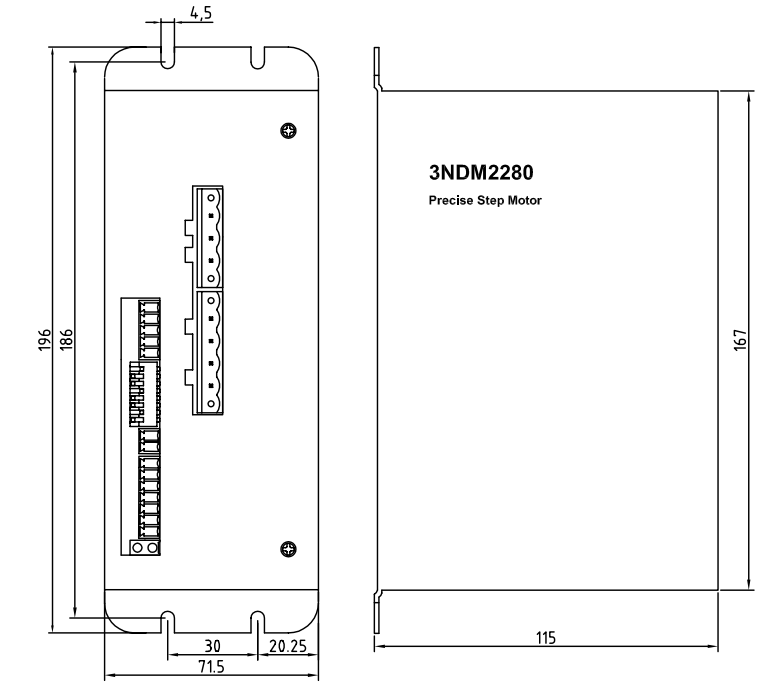

机械安装图（单位：毫米）
